Измерение ровности полов

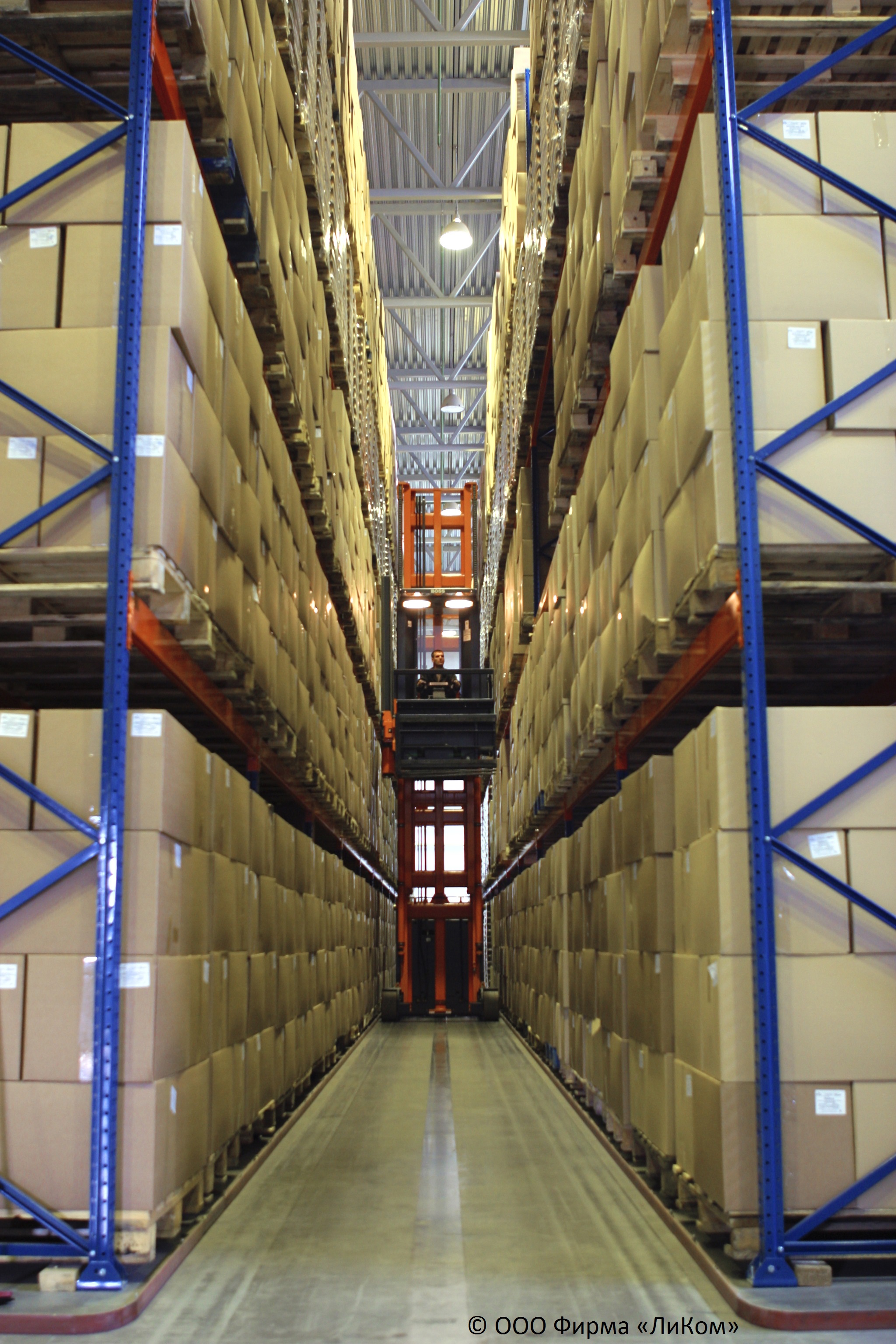

При использовании штабелеров с высотой подъема груза выше 8 м ровность покрытий полов становится определяющим фактором производительности и безопасности эксплуатации складских комплексов. Поставщики современного подъемно-транспортного оборудования одним из условий предоставления фирменной гарантии на механизмы предъявляют требования соответствия ровности полов определенным стандартам. Требования к ровности полов в складских комплексах в разных странах отличаются.
Наиболее распространенный метод измерения ровности полов — с помощью измерительной (контрольной) рейки. Он заключается в измерении просвета между поверхностью пола и двухметровой или трехметровой рейкой, уложенной в произвольном направлении. При этом за ровность принимается максимальное значение измеренного просвета. По нашему мнению, такая методика пригодна только для предварительной оценки ровности пола. Значения величины просвета между контрольной рейкой и покрытием пола, полученные двумя разными людьми, могут значительно отличаться. А воспроизвести результаты измерений ровности одного и того же участка пола сложно.
Еще один недостаток указанного метода измерения — регламентируется только максимальный просвет между полом и рейкой, но никак не оговаривается количество таких просветов. Поэтому покрытие пола с профилем стиральной доски с высотой волн, например 3 мм, будет считаться ровным, хотя малопригодно для эксплуатации.
В 1980-х годах в США была разработана методика измерения ровности полов, которая стала основой стандарта ACI 117, ASTM 1155 (ASTM 1155M — в метрических единицах) и канадского стандарта А 23.1.
Ровность полов оценивается двумя показателями — FF и FL.
FF — показатель волнистости покрытия пола, который вычисляется на основании обработки данных, полученных измерением разницы высотных отметок точек, на расстоянии 150 или 300 мм. Если представить профиль пола в виде волны, то показатель FF учитывает не только абсолютную величину перепадов (амплитуду), но и ее частоту. Измерение характеристик пола, своим профилем напоминающего стиральную доску, и последующее вычисление даст значение FF в несколько раз ниже, чем измерение характеристик ровности пола с одним или двумя волнами такой же амплитуды. На показатель FF влияет, в первую очередь, метод укладки и технологические приемы последующей обработки бетонной поверхности, а следовательно, профессионализм и опыт укладчиков.
FL — показатель горизонтальности или плоскостности покрытия пола, вычисляемый на основании обработки данных, полученных измерением отметок точек, находящихся на расстоянии 3 м друг от друга. FL характеризует общий уклон покрытия пола, который, в свою очередь, зависит от установки направляющих, которые используются при устройстве полов. На полах с уклонами к трапам или сливным лоткам показатель FL не вычисляют.
Показатели FF и FL линейны, поэтому покрытие пола с FF 50, в два раза ровнее, чем с FF равным 25.
Поскольку значения FF и FL получены с использованием статистической обработки данных, абсолютная корреляция этих показателей ровности с результатами, полученными с помощью замеров трехметровой рейкой, затруднительна. Тем не менее, значениям FF/FL — 50/50 соответствует максимальный просвет между полом и контрольной рейкой — 3 мм, значениям FF/FL — 100/100 соответствует просвет не более 1,5 мм.
Стандартом американского института бетона ACI 302.1R-04 предусмотрена классификация покрытий промышленных полов по ровности в зависимости от назначения помещения. К сверхплоским относятся полы телестудий, складских помещений, где используются штабелеры с высотой подъема грузов свыше 8 м, узкопроходные штабелеры, транспортирующие механизмы на воздушной подушке, а также ледовые катки, площадки для катания на роликовых коньках и т.д. Для сверхплоских покрытий полов величина FF и FL должна быть выше 50. Обычные складские помещения характеризуются FF и FL значениями 30-45, производственные цеха — более 25.
Измерение ровности полов в соответствии с ASTM-1155M производится с помощью специальных приборов, объединяющих в одном блоке аппаратуру для определения перепадов между точками и компьютер с программой, позволяющей сразу же после обследования вычислить значения FF и FL.
Требования к ровности полов (в том числе и в складских помещениях) сформулированы в европейских стандартах DIN 15 185 , DIN 18 202, BS Technical Report 34 CONCRETE INDUSTRIAL GROUND FLOORS.
В июне 2025 года в Российской Федерации введен в действие ГОСТ Р 72028-2025 «Складское оборудование. Полы и покрытия полов предназначенные для перемещения складской напольной техники. Общие требования»
В этих стандартах сформулированы требования к ровности полов в зонах свободного движения, и рабочих коридорахширокопроходных и узкопроходных систем хранения складов.
При оценке ровности пола определяются перепады (разности высотных отметок) между точками на полу (расстояние — 10 см, 30 см, 1, 2, 3 и 4, 10 и 15 м между ними). Требованиями регламентируются максимальные перепады между высотными отметками точек, расположенными как вдоль оси движения погрузчиков, так и в направлении, перпендикулярном ему.
Такая методика позволяет получить несопоставимо более точную, и воспроизводимую информацию, по сравнению с использованием контрольной рейки, и американских стандартов ASTM1155, ASTM 1155M.

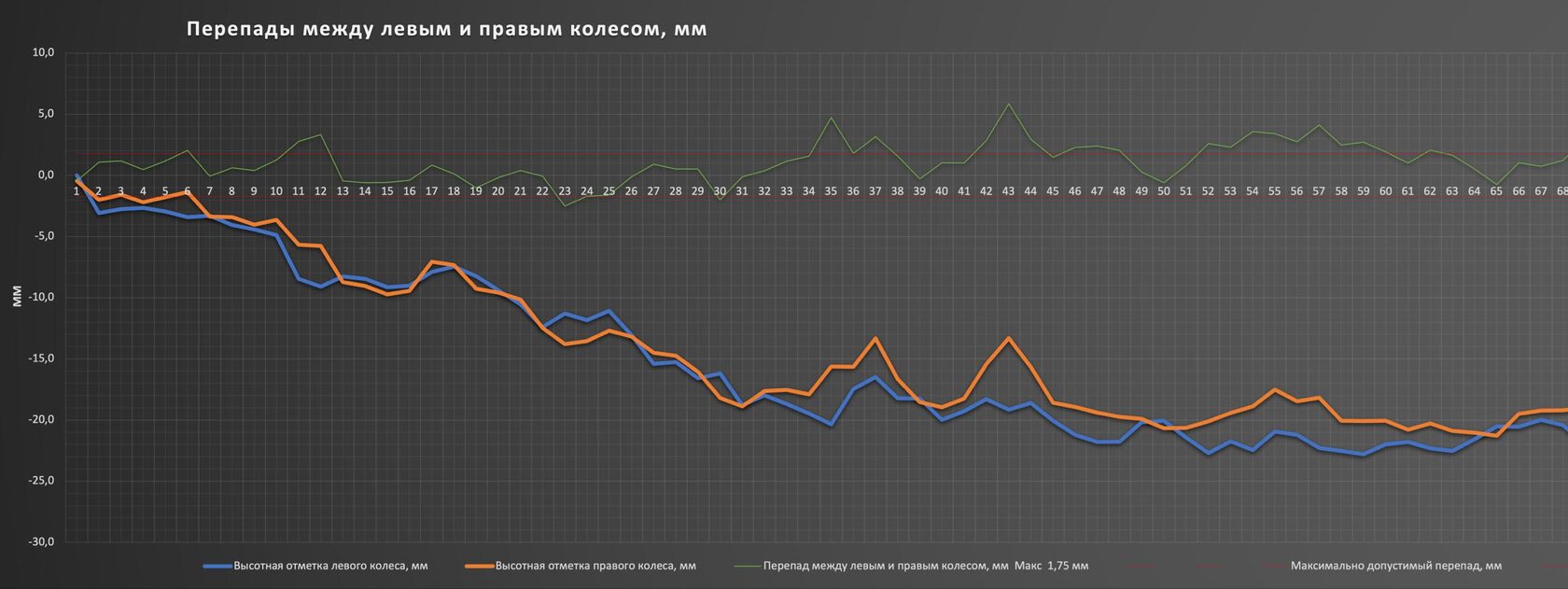

Для определения высотных отметок точек пола используют высокоточные нивелиры с инварными рейками. Максимальное расстояние между нивелиром и рейкой – не более двадцати пяти метров. По результатам измерений составляют профилограммы, по ним определяют соответствие ровности требованиям стандартов. При необходимости на полу отмечают зоны, в которых ровность не соответствует требованиям.

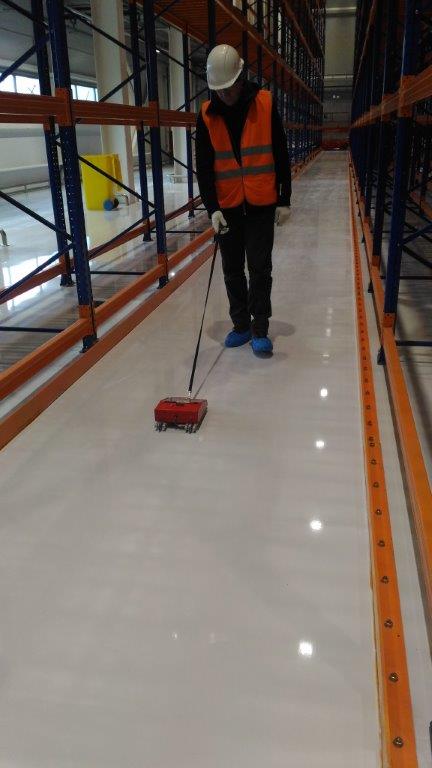

Для измерения ровности также используют специальные приборы - профилографы. Как правило, эти устройства выпускают фирмы, которые занимаются выравниванием и ремонтом полов. Результат измерений – профилограммы, в которых отмечены зоны, где ровность не соответствует требованиям стандартов. Скорость проведения измерений такими приборами выше, чем при использовании нивелиров.

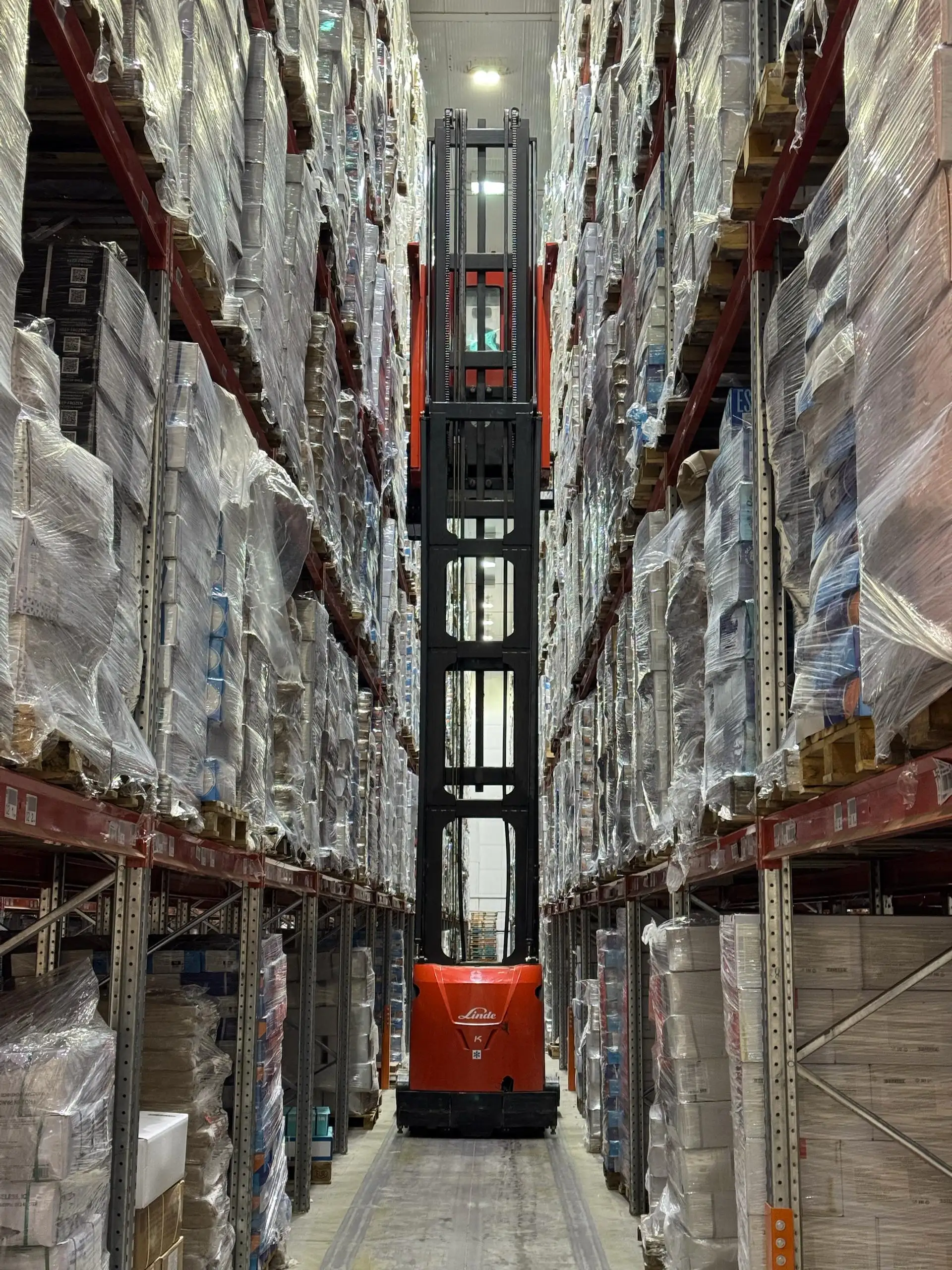

Для оценки ровности используют также лазерные сканеры Leica, Trimble. Приемлемую точность измерений (десятые доли миллиметра) очень сложно получить даже с помощью дорогостоящих моделей этих приборов.Поэтому в настоящее время для измерения ровности полов в зонах движения узкопроходных штабеллеров (максимальный перепад между высотными отметками правого и левого колеса от 1,5 до 3 мм) используют, как правило, высокоточные нивелиры, либо профилографы.
Мы выполняем работы по измерению ровности полов в соответствии с ГОСТ Р 72028-2025, DIN 15 185, DIN 18 202, ASTM 1155 M. Для этого используем высокоточные нивелиры Leica LS15 (0,2), дальномеры Leica Disto, профилографы, прибор F-Meter, и другое специализированное оборудование.
Выполняем измерения и в процессе устройства полов, и при их ремонте.
Производительность измерений - до двух тысяч кв.м. пола в день
Технический отчет о результатах измерения ровности передаем заказчику в течении одного – трех дней. Если это необходимо, передаем Заказчику профилограммы сразу после выполнения измерений
Ровные полы – это безопасность, эффективная работа предприятия, отсутствие раскачивания и вибрации погрузчиков и минимальные расходы на их ремонт.
